В этом посте я опишу, как собирал фиолетовую лазерную указку из хлама, нашедшегося под рукой. Для этого мне потребовался: фиолетовый лазерный диод, коллиматор для сведения пучка света, детали драйвера, корпус для лазера, источник питания, хороший паяльник, прямые руки, и желание творить. Заинтересовавшихся и желающих поковыряться в электронике — прошу под кат. Попался мне под руку убитый Blu-ray резак. Выбросить было жалко, а что из него можно сделать — я не знал. Спустя полгода наткнулся на видеоролик, в котором была показана такая самодельная «игрушка». Тут и блюрей пригодился!
В системе чтения-записи привода используется лазерный диод. Выглядит он в большинстве случаев так: Или вот так. Для питания «красного» диода необходимы 3-3.05 вольт, и от 10-15 до 1500-2500 миллиампер в зависимости от его мощности. А вот диод «фиолетовый» требует аж 4.5-4.9 вольт, поэтому питать через резистор от литиевого аккумулятора не получится.
Придется сделать драйвер. Так как у меня был положительный опыт с микросхемой ZXSC400, то я без раздумий ее и выбрал.
Эта микросхема представляет собой драйвер для мощных светодиодов. С обвязкой в виде транзистора, диода и индуктивности я мудрить не стал — все из даташита.
Драйвер Для Лазера Из Dvd Привода
Печатную плату для драйвера лазера я изготовил известным многим радиолюбителям ЛУТ-ом (Лазерно-утюжная технология). Для этого необходим лазерный принтер. Схема нарисована в программе SprintLayout5 и напечатана на пленке для дальнейшего перевода рисунка на текстолит. Пленку можно использовать практически любую, лишь бы не застряла в принтере и на ней качественно напечаталось.
Вполне подходит пленка от пластиковых папок-конвертов. Если же нет пленки, не нужно расстраиваться! Одалживаем у подруги или жены женский глянцевый журнал, вырезаем оттуда самую неинтересную страницу и подгоняем ее под размер А4. Затем печатаем. На фото ниже можно увидеть пленку с нанесенным тонером в форме разводки схемы, и подготовленный к переносу тонера кусочек текстолита.
Следующим шагом будет подготовка текстолита. Лучше всего брать кусочек, раза в два больше нашей схемы, чтобы было удобнее прижать к поверхности во время следующего шага.
Медную поверхность необходимо зашкурить и обезжирить. Теперь нужно перенести «рисунок». Находим в шкафу утюг, включаем его. Пока он разогревается, кладем кусочек бумаги со схемой на текстолит. Как только утюг нагреется, нужно аккуратно прогладить пленку через бумагу.
В этом видео весьма наглядно показан процесс. Когда она «прилипнет» к текстолиту, можно выключать утюг и переходить к следующему шагу. После переноса тонера с помощью обычного утюга это дело выглядит так: Если некоторые дорожки не перенеслись, либо перенеслись не очень хорошо, их можно поправить CD-маркером и острой иголкой. Желательно использовать увеличительное стекло, дорожки довольно мелкие, всего 0.4 мм.
Плата готова к травлению. Травить будем хлорным железом. 150 рублей за баночку, хватает надолго. Разводим раствор, кидаем туда нашу заготовку, «помешиваем» плату и ждем результата. Не забываем контролировать процесс.
Аккуратно вытаскиваем плату пинцетом (его тоже лучше купить, этим мы избавим себя от лишнего мата и «соплей» припоя на будущей плате при пайке). Ну вот, плата вытравилась! Аккуратно зачищаем мелкой шкуркой, наносим флюс, залуживаем. Вот, что получается после облуживания.
На контактные площадки припоя можно нанести чуть больше чем везде, чтобы паять детали удобнее было, и без наноса припоя дополнительно. Осталось отрезать чуть дальше обведенных контуров, и обточить лишнее надфилем.
Я делал драйвер в двух экземплярах — на всякий случай. Текстолит удобно резать ножницами по металлу. Собирать драйвер будем по этой схеме. Обратите внимание: R1 — 18 миллиОм, а не мегаОм! При пайке лучше всего использовать паяльник с тонким жалом, для удобства можно воспользоваться увеличительным стеклом, ведь детали достаточно мелкие. При этой пайке используется флюс ЛТИ-120.
Итак, плата практически спаяна. Проволочка впаивается на место резистора на 0.028 Ом, так как такой резистор мы вряд ли найдем.
Можно впаять параллельно 3-4 (выглядят как резисторы, но с надписью 0), на них около 0.1 ом реального сопротивления. Но таких не оказалось, поэтому я использовал обычную медную проволоку аналогичного сопротивления.
Точно не измерял — лишь подсчеты какого-то онлайн-калькулятора. Напряжение выставлено всего 4.5 вольт, поэтому светит не очень ярко. Разумеется, выглядит плата грязновато до смывки флюса. Смывать можно простым спиртом. Теперь стоит написать и об коллиматоре. Дело в том, что лазерный диод сам по себе светит не тонким лучом.
Драйвер Для Лазера На Lm317
Если включить его без оптики, то светить он будет как обычный светодиод с расходимостью в 50-70 градусов. Для того, что бы создать луч, нужна оптика и сам коллиматор. Коллиматор заказан. Он содержит в себе еще и слабый красный диод, но он мне не был нужен. Старый диод можно выбить обычным болтом М6.
Раскручиваем коллиматор, выкручиваем линзу и заднюю часть, отпаиваем драйвер от диода. Оставшееся крепление зажимаем в тиски. Выбить диод можно, ударив по нему. Теперь нужно запрессовать новый фиолетовый диод. Но на ноги диоду нажимать нельзя, а по-другому запрессовывать неудобно.

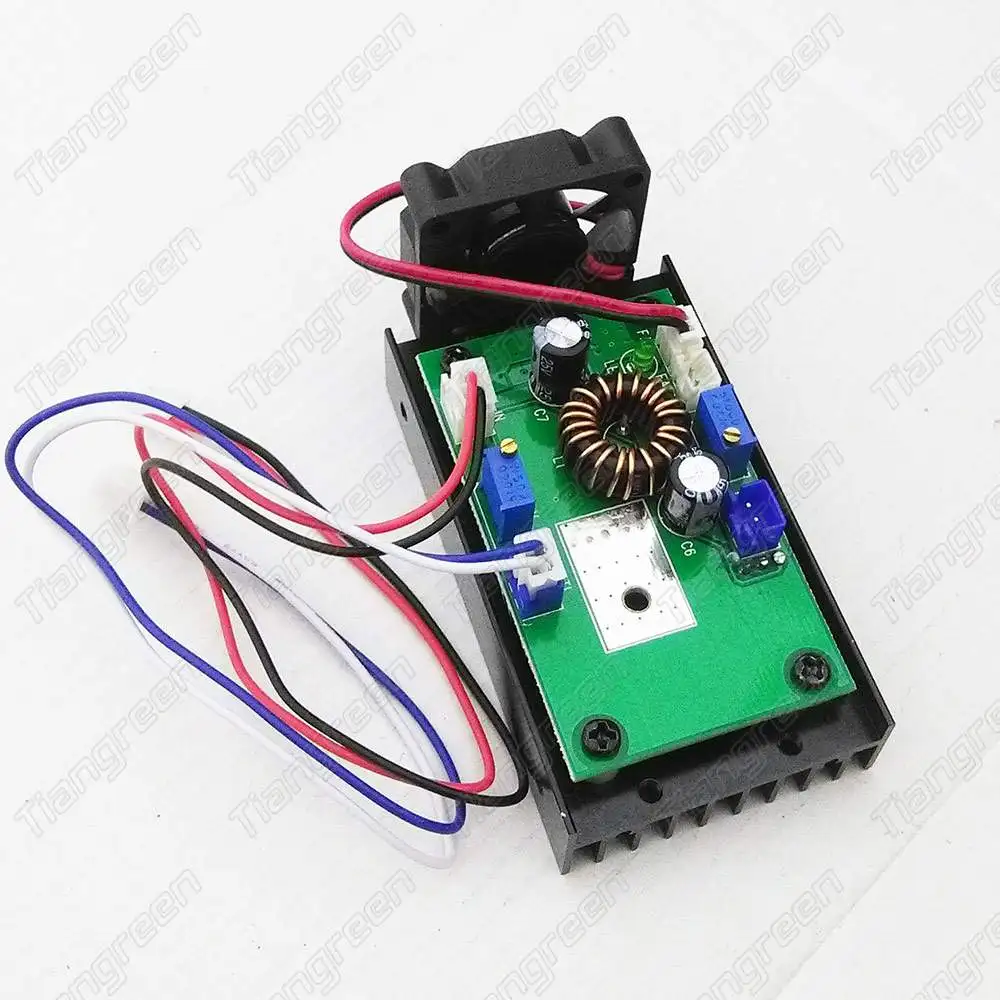

Ttl Драйвер Для Лазера Купить
Что же делать? Задняя часть коллиматора прекрасно подходит для этого. Вставляем новый диод ножками в отверстие в задней части цилиндра, и зажимаем в тиски. Плавно закручиваем тиски, пока диод полностью не запрессуется в коллиматор. Итак, драйвер и коллиматор собраны.
Теперь закрепляем коллиматор в «голову» нашего лазера, и припаяем диод к выходам драйвера с помощью проводков, либо прямо к плате драйвера. В качестве корпуса я решил использовать простой фонарик из хозяйственного магазина за сто рублей. Выглядит он так: Все железки для лазера и коллиматор. На прищепку для удобства крепления нацеплен магнитик. Осталось лишь вставить устройство лазера в корпус и закрутить. Sprint layout 5, файлы разводки печатной платы.
Этот карманный лазер является достаточно опасной «игрушкой». Лазеры класса I-II для человека и глаз не особо опасны, разве что диод случайно в глаз попадет при неудачной сборке. А вот классы III-IV способны повредить или лишить зрения вовсе. Необходимо использовать. Направлять луч в сторону людей, а тем более в лицо — нельзя. Китайская красная указка светит с мощностью 0.5-1 мВт.
Самодельный Драйвер Для Лазера
Этот лазер имеет мощность 150-200 милливатт. Представьте, что на Вас направили одновременно 150-200 указок! Метки:. Добавить метки Пометьте публикацию своими метками Метки необходимо разделять запятой. Например: php, javascript, андронный коллайдер, задача трех тел.
